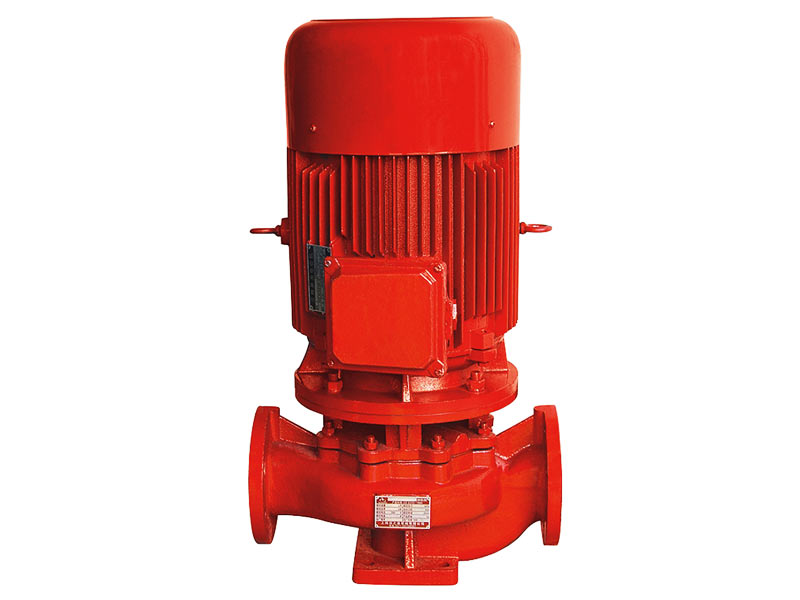

Вертикальный одноступенчатый насос с односторонним всасыванием XBD-L

Вертикальная одноступенчатая пожарная насосная установка с односторонним всасыванием XBD-L разработана в соответствии с фактическими потребностями и особыми требованиями к пожарным насосам на рынке и разработана в строгом соответствии с новейшим стандартом GB6245-1998 «Требованиями к производительности пожарных насосов и стандарты методов испытаний. Новые средства противопожарной защиты». Протестированные Национальным центром по надзору и контролю качества противопожарного оборудования, все показатели эффективности соответствуют или превышают требования стандарта и получили национальный сертификат противопожарной

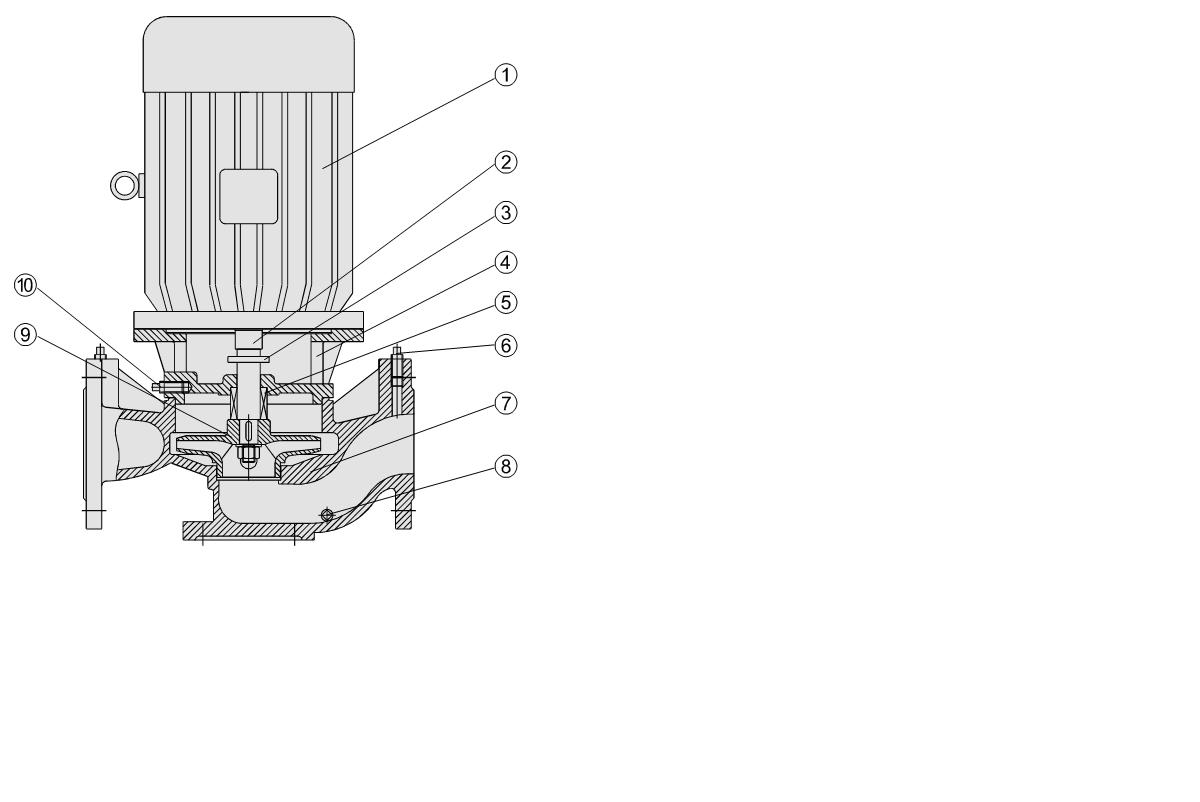

1. Вертикальный тип

1. Двигатель серии Y / Y2: приводная часть насоса, герметичный тип.
2. Вал насоса: соосен с двигателем и имеет высокую концентричность, поэтому насос не создает шум и вибрацию при работе.
3. Перегородка для воды: предотвращает попадание воды в двигатель из-за утечки уплотнений.
4. Крышка насоса: точно спроектирована так, чтобы иметь одинаковую торцевую крышку с двигателем, сокращая осевой размер и упрощая конструкцию.
5. Механическое уплотнение: из нержавеющей стали, карбида вольфрама, фторкаучука и др., с отличным уплотнением, имеет длительный срок службы и герметичность.
6. Пробка давления: установлен манометр для контроля нормальной работы насоса
7. Корпус насоса: расход сокращен так, чтобы преобразовывать энергию скорости в энергию давления.
8. Пробка сливного отверстия: если насос необходимо отремонтировать или если он не будет работать в течение длительного времени, следует полностью слить из него жидкость.
9. Выпускной клапан: выпустить внутренний воздух, чтобы обеспечить надлежащий запуск насоса.
10. Импеллер: лопасть играет ведущую роль, заставляя жидкость вращаться и разбрызгиваться под действием центробежной силы.

Значение модели

1.Сфера применения

Вертикальный одноступенчатый пожарный насос с односторонним всасыванием XBD-L в основном используется для системы пожаротушения пожарным гидрантом, автоматической системы пожаротушения спринклерными системами и др. в стационарных системах противопожарной защиты различных предприятий, учреждений, инженерных зданий, высотных зданий и др. Может перекачивать чистую воду при температуре ниже 100 ° C, не содержащую твердые частицы и вещества с физико-химическими свойствами, аналогичными воде, также может использоваться для систем общего и противопожарного водоснабжения и строительного и коммунального водоснабжения и водоотведения.

2. Инструкция по эксплуатации

Перед запуском:

1. Вручную повернуть муфту сцепления, в положении рулевого механизма не должно быть застревания.
2. Открыть впускной и выпускной клапаны, закачать воду в камеру насоса и закрыть выпускной клапан.
3. Нажать на переключатель двигателя и убедиться, что вращение правильное.

Работа:

1. Полностью открыть впускной клапан и закрыть клапан выпускной трубы.
2. Подключить источник питания, открыть клапан выпускной трубы, при нормальной скорости поворота отрегулировать требуемую рабочую точку.。
3. Проверить, есть ли неисправность. Если они есть, остановить насос и проверить его перед повторным запуском.

Останов:

1. Закрыть выпускной клапан и выключить питание.
2. Закрыть впускной клапан.
3. Если температура окружающей среды ниже 0 ° C, следует принять меры по утеплению.

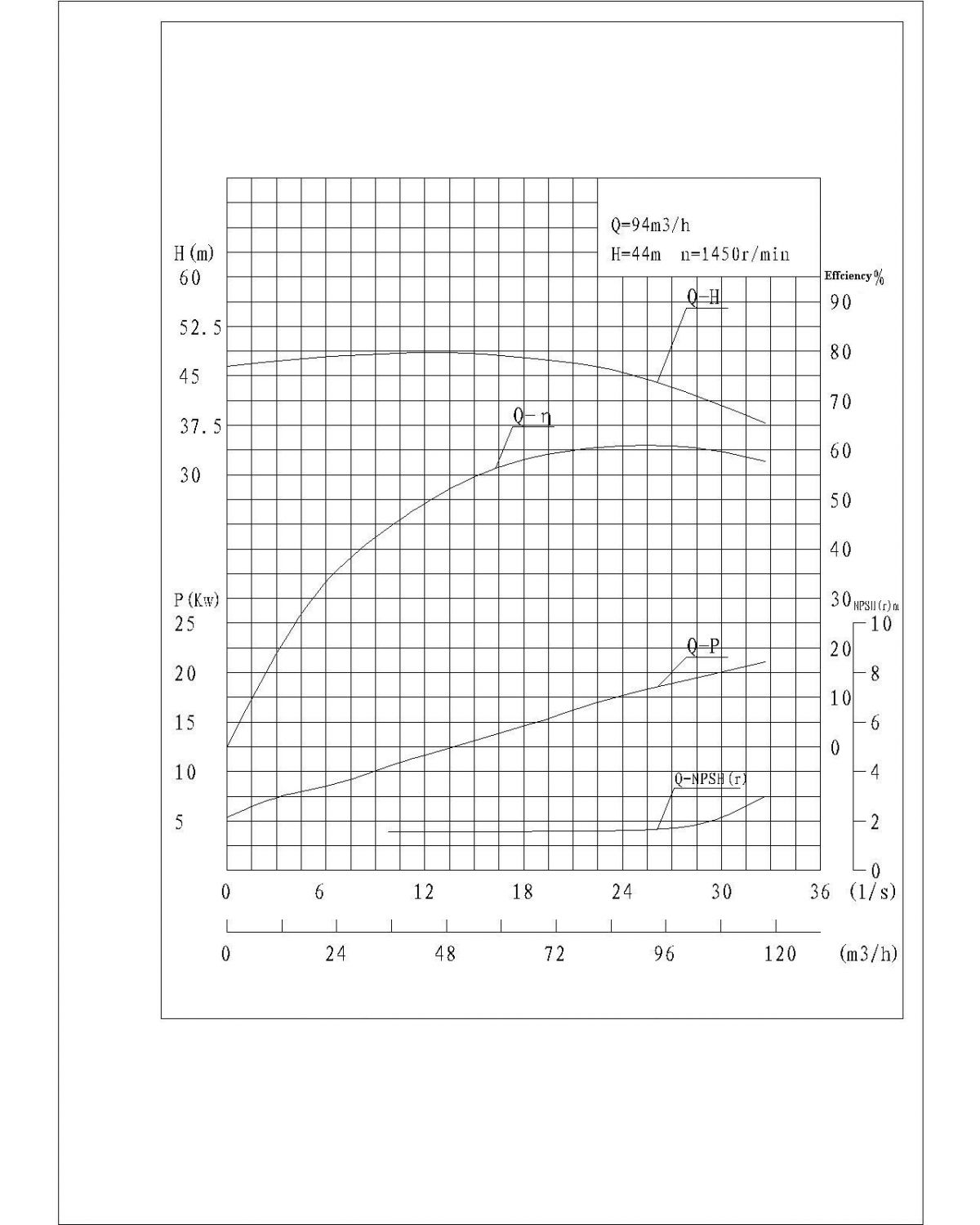

1. Performance curve


2. Specifications

Модель	Расход (м3/час)	Напор (МПа)	Мощность (кВт)	Скорость (об./мин)	Диаметр (мм)
XBD2.0/1.1-25L	4	0.2	0.75	2900	25
XBD3.2/1.1-25L	4	0.3	1.5	2900	25
XBD4.0/1.1-32L	4	0.4	2.2	2900	32
XBD5.0/1.25-32L	4.5	0.5	3	2900	32
XBD3.0/1.5-40L	5.4	0.3	2.2	2900	40
XBD8.0/3-40L	10.8	0.8	11	2900	40
XBD3.0/5-50L	18	0.3	4	2900	50
XBD7.0/5-50L	18	0.7	11	2900	50
XBD10.0/5-50L	18	1.0	22	2900	50
XBD12.0/5-50L	18	1.2	30	2900	50
XBD7.0/10-65L	36	0.7	15	2900	65
XBD9.0/15-65L	54	0.9	30	2900	65
XBD10.0/20-80L	72	1.0	55	2900	80
XBD8.0/25-80L	108	0.8	37	2900	80
XBD3.0/25-100L	90	0.3	15	2900	100
XBD4.0/30-100L	108	0.4	18.5	2900	100
XBD5.0/40-100L	144	0.5	37	2900	100
XBD7.0/45-100L	162	0.7	55	2900	100
XBD6.0/45-125L	162	0.6	45	2900	125
XBD12.5/45-125L	194	1.3	90	2900	125
XBD6.0/50-150L	180	0.6	45	2900	150
XBD9.0/50-150L	180	0.9	75	2900	150
XBD4.0/55-150L	198	0.4	37	2900	150
XBD7.0/55-150L	198	0.7	55	2900	150
XBD4.8/55-200L	198	0.5	45	1450	200
XBD3.0/100-200L	360	0.3	55	1450	200
ДЛЯ ПОЛУЧЕНИЯ БОЛЕЕ ДЕТАЛЬНОЙ СПЕЦИФИКАЦИ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ.
