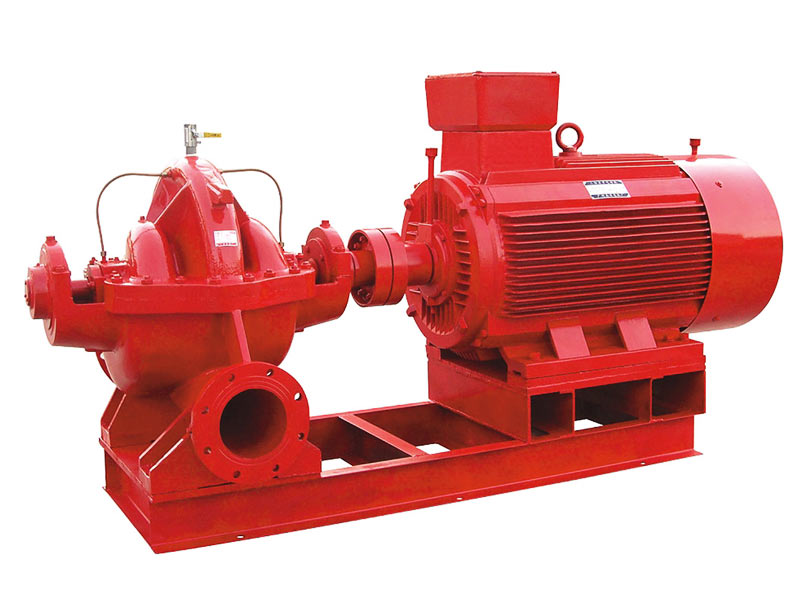

Блок одноступенчатых пожарных насосов с двойным всасыванием XBD-S

Блок одноступенчатых пожарных насосов с двойным всасыванием XBD-S является одним из новых продуктов, разработанных нашей компанией в соответствии с требованиями рынка. Этот продукт соответствует международному стандарту ISO2858 и национальному стандарту GB6245-4998 «Требования к производительности пожарных насосов и методы испытаний». Для проектирования и изготовления использовалась самая совершенная гидравлическая модель в сочетании с характеристиками горизонтального многоступенчатого насоса, также получен национальный сертификат противопожарной защиты 3CF.
Данный продукт обладает такими преимуществами, как высокая эффективность, хорошие кавитационные характеристики, низкий уровень вибрации, низкий уровень шума и стабильная работа, широко применяется в промышленных и гражданских зданиях для противопожарной защиты и снабжения бытовой (производственной) водой, а также для транспортировки жидкостей с физическими и химическими свойствами, аналогичными чистой воде. Максимальная температура жидкости должна быть ниже 800С. Диапазон давления горизонтального многоступенчатого пожарного насоса XBD-T составляет 0.31-2.65 МПа, диапазон расхода - 5-45 л/с.

1.Сфера применения

Одноступенчатый пожарный насос двойного всасывания XBD-S представляет собой горизонтальную конструкцию открытого типа. Всасывающее отверстие и выпускной патрубок расположены ниже оси вала насоса и горизонтально перпендикулярны оси. Для этого типа насоса не нужно демонтировать входную и выходную трубы во время технического обслуживания. Трубопровод, разборка и капитальный ремонт чрезвычайно удобны. Ротор в целом представляет собой комбинированный компонент, который можно поднимать для легкого доступа, вместе с тем, ротор можно использовать для обратного вращения.
Подшипники на обоих концах изготовлены из высокоточных импортных радиальных шарикоподшипников, которые стабильны в работе, отличаются низким уровнем шума и длительным сроком службы.Уплотнение вала может быть в виде механического уплотнения или сальникового уплотнения, которое может выбрать пользователь.

2. Инструкция по эксплуатации

1. Максимальное рабочее давление составляет 1.6 МПа, это означает, что давление всасывания напора не превышает 1.6 МПа.
2. Перекачиваемая среда аналогична воде.
3. Температура окружающей среды не превышает 400, высота над уровнем моря не более 1000 м. Влажность не превышает 95%.
4. Одноступенчатый насос, в основном используется для подачи воды под давлением, противопожарного оборудования и т.п.

1. Performance curve

2. Specifications

Модель	Расход (л/с)	Напор (мПа)	Мощность (кВт)	Скорость (об./мин)	отверстие (мм)	отверстие (мм)
XBD3/30-100S-400C	30	0.3	18.5	1480	150	100
XBD4/55-100S-260C	55	0.4	37	2950	150	100
XBD6.5/70-100S-260	70	0.65	75	2950	150	100
XBD11.6/80-100S-320	80	1.16	132	2950	150	100
XBD2.5/95-150S-350B	95	0.25	37	1480	200	125
XBD6/75-125S-480A	75	0.6	75	1480	200	125
XBD7.2/110-125S-300C	110	0.72	110	2950	200	125
XBD8.4/120-125S-300A	120	0.84	160	2950	200	125
XBD2/85-150S-350C	85	0.2	30	1480	200	150
XBD3.3/90-150S-450C	90	0.33	45	1480	200	150
XBD5/110-150S-450A	110	0.5	90	1480	200	150
XBD9/150-150S-570	150	0.9	200	1480	200	150
XBD2.4/160-200S-340A	160	0.24	55	1480	250	200
XBD3.4/150-200S-410B	150	0.34	75	1480	250	200
XBD6.8/180-200S-530A	180	0.68	180	1480	250	200
XBD8.2/200-200S-530	200	0.82	250	1480	250	200
XBD2.2/220-250S-390C	220	0.22	75	1480	300	250
XBD3.4/230-250S-470C	230	0.34	110	1480	300	250
XBD4.3/280-250S-470A	280	0.46	200	1480	300	250
XBD10/300-250S-610	300	1	400	1480	300	250
XBD3/370-300S-450C	370	0.3	160	1480	400	300
XBD5.1/450-300S-450	450	0.51	315	1480	400	300
XBD8/430-300S-550	430	0.8	450	1480	400	300
XBD12/430-300S-710A	430	1.2	710	1480	400	300
ДЛЯ ПОЛУЧЕНИЯ БОЛЕЕ ДЕТАЛЬНОЙ СПЕЦИФИКАЦИИ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ.
